Concept : Le Modèle OSI et TCP/IP - Le Plan Idéal vs la Réalité du Terrain
1. Objectif de ce Document
Ce document ne va pas seulement vous décrire ce que sont les modèles OSI et TCP/IP. Il va vous raconter leur histoire, vous expliquer pourquoi il en existe deux, et surtout, vous montrer comment ces concepts théoriques deviennent vos meilleurs outils pratiques pour comprendre et dépanner n’importe quel réseau.
2. Le “Pourquoi” : L’Analogie de l’Entreprise
Imaginez que l’on doit créer une entreprise pour envoyer un message.
Le Modèle OSI : Le Rêve de la Multinationale Parfaite
Un comité d’experts conçoit sur le papier l’entreprise parfaite, avec 7 départements ultra-spécialisés (PDG, Traducteur, Logistique, etc.). C’est une structure magnifique, logique, où chaque rôle est clair. C’est le modèle OSI : un plan théorique idéal.
Le Modèle TCP/IP : La Réalité de la Startup Agile
Pendant ce temps, des ingénieurs sur le terrain ont créé une entreprise plus simple, avec 4 équipes multi-compétences. Elle était peut-être moins “parfaite” sur le papier, mais elle était plus simple et elle fonctionnait. C’est elle qui a conquis le marché. C’est le modèle TCP/IP : le modèle pratique qui fait tourner 99,9% de l’Internet et de notre réseau.

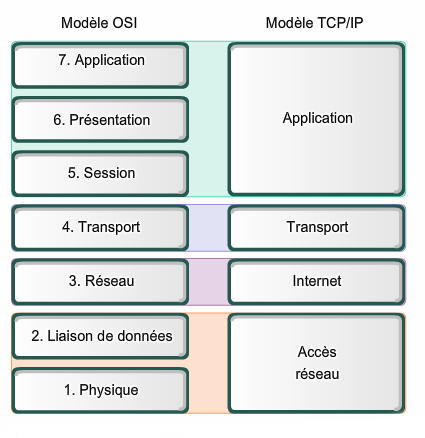

3. Le Face-à-Face Visuel
La meilleure façon de comprendre la relation entre le plan idéal (OSI) et la réalité du terrain (TCP/IP) est de les superposer. Le modèle TCP/IP est plus pragmatique et regroupe plusieurs rôles spécialisés du modèle OSI dans des équipes plus larges.
4. Tableau de Correspondance Appliqué à Notre Projet
Maintenant, appliquons ce concept aux technologies concrètes que nous utilisons dans notre infrastructure.
| N° OSI | Nom OSI | Couche TCP/IP | Notre Projet en Pratique (Exemples) |
|---|---|---|---|
| 7 | Application | ④ Application | Quand vous accédez à GLPI (HTTP), que votre PC contacte l’AD (LDAP, Kerberos). |
| 6 | Présentation | (incluse) | Le chiffrement SSL/TLS qui sécurise votre connexion HTTPS, visible par le cadenas 🔒. |
| 5 | Session | (incluse) | L’ouverture de votre session Windows qui vous authentifie pour de multiples services (SSO). |
| 4 | Transport | ③ Transport | Le protocole TCP qui s’assure que la page de GLPI arrive sans erreur, ou UDP pour une requête DNS rapide. |
| 3 | Réseau | ② Internet | L’adresse IP (10.0.20.10) de notre DC. Le routage effectué par notre pare-feu Zyxel. |
| 2 | Liaison de Données | ① Accès Réseau | L’adresse MAC de votre carte réseau. Le travail d’aiguillage de nos switches Zyxel. |
| 1 | Physique | (incluse) | Le câble Ethernet (RJ45) branché à votre PC, les ondes radio de nos bornes Wi-Fi. |
5. L’OSI comme Outil de Diagnostic : Du Câble au Clic
Même si nous utilisons TCP/IP, c’est la structure détaillée de l’OSI qui nous fournit la meilleure checklist de dépannage.
La Checklist Infaillible
- C1/C2 (Accès Réseau) : Le câble est-il bon ? Le switch est-il allumé ? Le Wi-Fi est-il activé ?
- C3 (Internet) : Ai-je une adresse IP ? Puis-je
pingma passerelle ?- C4 (Transport) : Le pare-feu bloque-t-il le port TCP/UDP ?
- C5/6/7 (Application) : Le service web sur le serveur est-il démarré ? Le DNS fonctionne-t-il ?
En conclusion, on pense avec l’OSI pour sa précision, mais on construit et on vit avec TCP/IP pour son efficacité. Un bon technicien maîtrise les deux.
